四工位三通激光焊接機

文章來源:深圳晨皓達自動化激光設備廠家    時間:2022-03-25 09:33:41
分享:

不銹鋼三通管件是用于管道分支處的一種管件。對于采用無縫管制造三通來講,通常所采用的工藝有液壓脹形、熱壓成形、激光焊接制件。前兩個工藝是比較成熟行業,今天我們講解下不銹鋼三通采用激光焊制件。


客戶信息需求


產品不銹鋼材質厚度為4.20mm,AB件存在一定的公差不規則。焊接材料直徑44.36mm,周長長度139.29mm。現產量用氬弧焊10000/月左右。后期處理工藝拋光打磨表面平滑沒有砂眼。

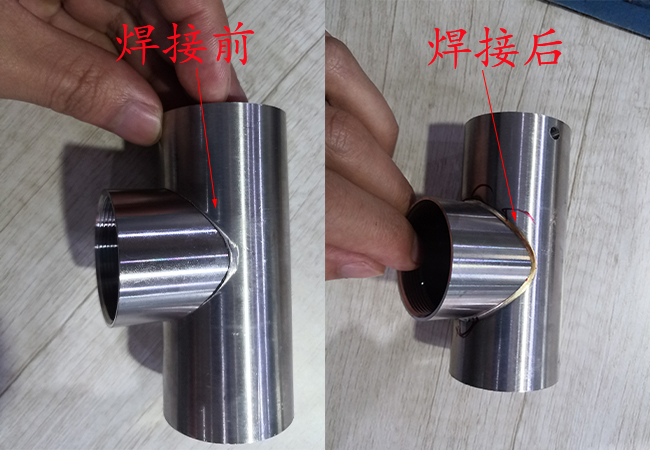

不銹鋼三通激光焊圖

不銹鋼三通激光焊

根據客戶提供的信息要求,我司建議機型1500W,可做成一個單工位或多工位雙自動化焊接(根據客戶要求,單個工位預計16s焊接完成一個工件,產量是氬弧焊3-5倍),工裝夾具以實際產品為準(需要結合產品做精準定制)。


因?yàn)榭紤]到產品AB件組合之間有誤差,不規則,可經過安裝擺動焊接頭來進行焊接,可解決產品的公差性問題,也方便后期的一個拋光打磨處理工藝,同時也確保了一個高質量的品質。

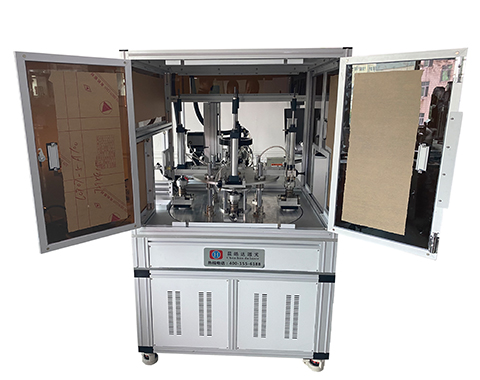

四工位三通激光焊接機

四工位三通激光焊接機


晨皓達四工位三通激光焊接機,整機身元器件采用國際進出口標配,結合用戶需求進行量身定制(意思:設備價位可以根據自身資金預算進行設備生產),有使用壽命長、焊接速度快、精度高等特點,廣泛應用不銹鋼領域的產品焊接。


四工位三通激光焊接機特點


①加熱速度快,可實現深熔焊和高速焊,焊接熱影響區小,焊接應力和變形小。
②屬于非接觸式焊接,不需要使用電極,沒有電極污染或耗損,不存在X射線防護,也不需要真空保護
③360度旋四工位操作臺,平均完成每個工件需要16s大大提升產量。

④左右擺動激光焊接頭,精確地對準焊件。

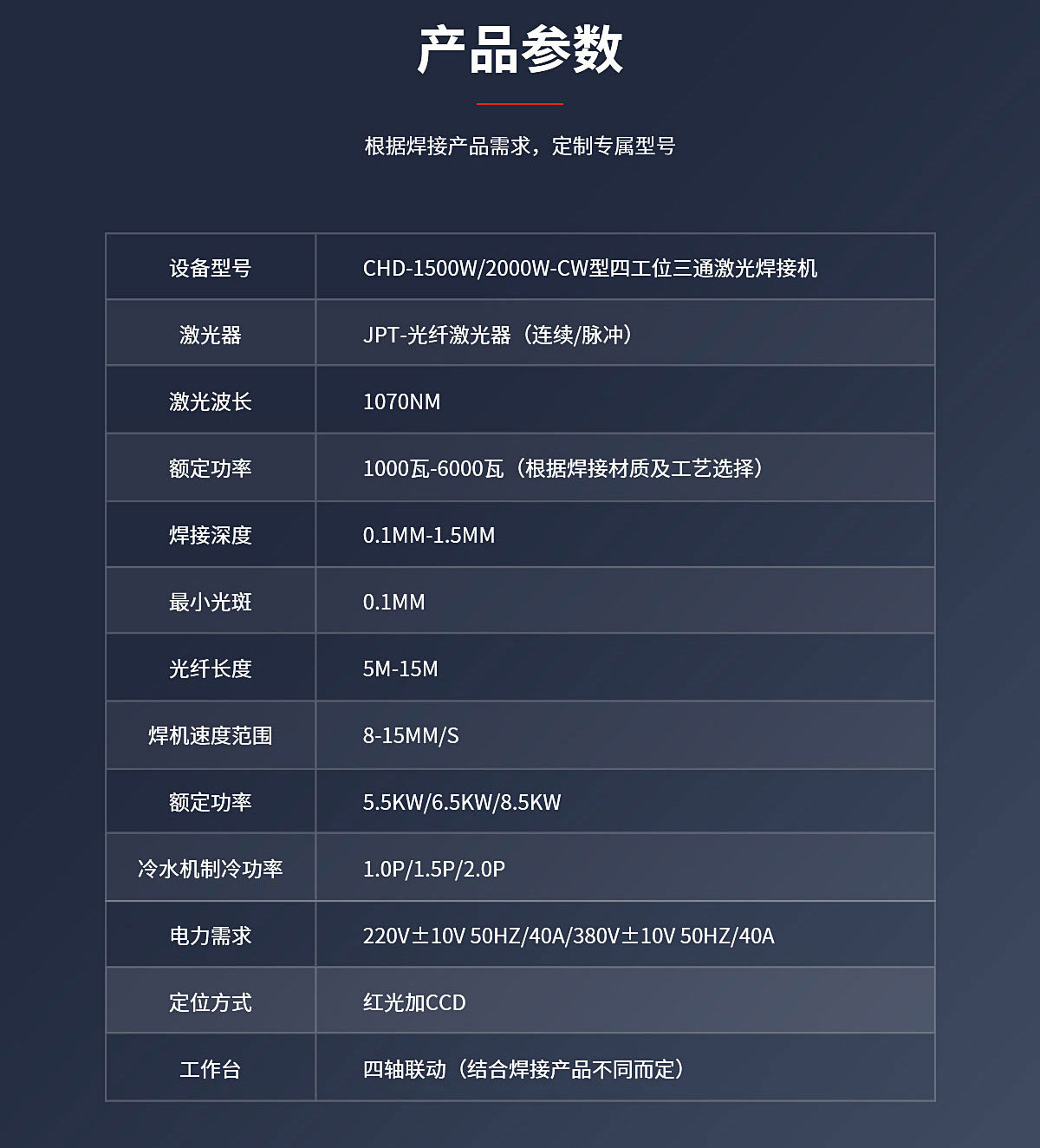

四工位三通激光焊接機配置參數


四工位三通激光焊接機配置參數

焊接步驟操作流程
①產品由人工放料到旋轉模組盤上。
②啟動按鈕,上面氣缸往下壓,倆塊模組起到對產品的一個固定限位作用,露出焊縫位置方便焊接。激光頭由側面出光旋轉電機同時運轉,對產品進行全方位的自動焊接,焊接完成氣缸自動升起,人工取料后放料,再啟動按鈕。
③上設置有擋光板防止激光對操作產生不安全的隱患。

備注:上下料可制作自動化流水線
