晨皓達CHD-1000W-CW型雙工位旋轉激光焊接機,采用1000瓦光纖激光器,電光轉換效率高,激光器壽命長。電源提供的能量25%-30%轉化為激光能,是當前轉化能量高的激光器。采用敞開式雙工位激光焊接工作平臺,智能化操作:機、水、電、氣集成防靜電式;配置CCD液晶監視觀察系統,利于維護和安裝,有開關保護裝置和報警燈顯示,預留T型夾具滑槽,附加冷水機冷卻裝置。工作效率高,是常規激光焊接機的2倍。
1、采用敞開式雙工位激光焊接工作平臺,可以一個人控制2個工位(A工位、B工位),四軸聯動;
2、可冷卻介質凈化處理,使器件壽命延長、日常維護更方便;
3、加工無污染、熱影響區小,變形??;
4、焊縫細、深度大、錐度小、精度高;外觀光滑、平整、美觀;
5、由PC機控制,專用軟件輔助;操作簡便易學;可焊接任意圖形;
6、無耗材、體積小;柔性加工、運轉成本低;
7、CCD液晶監視觀察系統,能根據紅光指示清晰觀察產品定位和焊接效果。

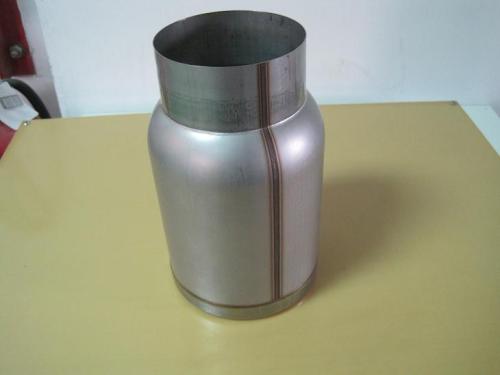

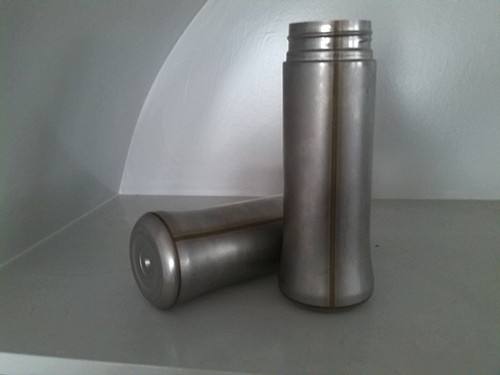

應用于衛浴行業:水龍頭,水管接頭,變徑接頭,三通,閥門;電池行業:鋰電池,電池組,電極的激光焊接;五金行業:葉輪,水壺,水杯,不銹鋼碗,傳感器,二極管,鋁合金,手機電池,門把手,貨架等焊接。主要用于對多種金屬制品(銅、鋁、鈦、不銹鋼、低碳鋼等) 進行連續焊接。
1、1000W連續激光器一套;
2、精度焊接頭一套;
3、激光光纖一根;
4、1.5P冷水機一臺;
5、電腦焊接系統一套;
6、工裝夾具一套;
7、伺服電機一套;
8、3600控制系統一套;
9、CCD攝像系統一套;
10、焊接專用護目鏡一只。
設備型號 |
CHD-1000W-CW型 |
激光器 |
1000WJPT |
激光波長 |
1064nm |
平均輸出功率 |
1000W |
焊接深度 |
0.1-2.5mm |
最小光斑 |
0.1mm |
光纖長度 |
5-15m |
額定功率 |
3.5KW |
冷水機制冷功率 |
1.5P |
電力需求 |
220V±5V 50Hz/40A |
定位方式 |
紅光加CCD加工裝 |
